ラインナップ

ネスティングラックの特徴

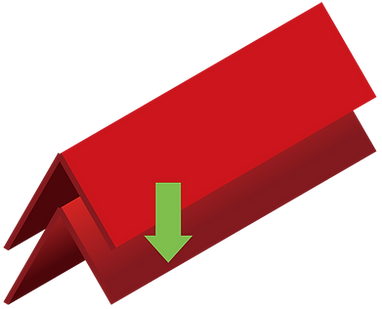

レールタイプ

​上下の角度が違い、重荷がかかるほどレール同士の接合強度が高まります。

ピンタイプ

レールタイプに比べ安価で収納が簡単です。

サイズについて

サイズは耐荷重・パレットのサイズに合わせて自由にご指定いただけます。

【一般的な寸法の算出方法】

●有効内寸

間口(W) 荷姿+150㎜

奥行(L) 荷姿+50㎜

高さ(H) 荷姿+100㎜

​例)

パレット:W1100×L1100、品物:H1000㎜(パレットの高さ含む)の場合

​内寸 W1250×L1150×H1100㎜

製品紹介
正ネスタイプ
逆ネスタイプ
M逆レール

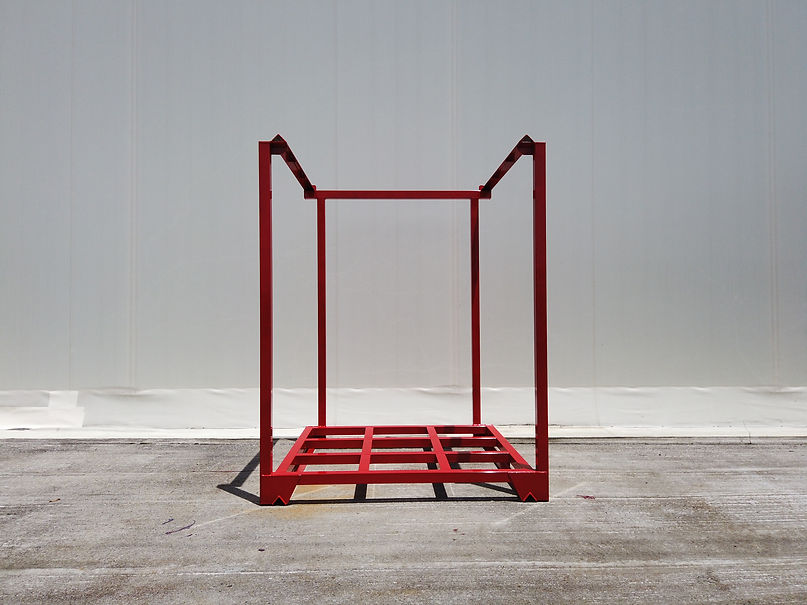

正ネスタイプ


上部が開いているので、ラック単位で荷物と一緒に移動ができ、また重心が下にくるため安定性が良いのが特徴です。


ネストップ【正ネス組み合わせ部品】

ネストップを使用することによって、ネスティングラックを1台追加しなくても品物が置けるようになります。


◆レールタイプ【ネストップ対応製品】

◆ピンタイプ【ネストップ対応製品】


◆Hレール

逆ネスタイプ


下部が開いているので、上に物を積みたい時は新たにラックを準備しなくても品物が置けます。


連結棚【逆ネス組み合わせ部品】

連結棚を使用することによって、2台分のネスティングラックのスペースを確保できます。


◆レールタイプ

◆上ピンタイプ【連結棚対応製品】


◆下ピンタイプ【連結棚対応製品】

◆プラネス (プラパレ用ネスティングラック)

軽量プラスチックパレットの形状に合わせてあります。プラパレの変形や破損がしにくい設計になっています。

M逆レール


◆松葉オリジナル 逆ネスレールタイプ        【意匠登録第1490410号】


高機能だけれど高価だった逆ネスレールタイプを、松葉オリジナルで安価に開発しました。

 ◆従来の逆レールタイプの上に積むことができます。(ただし、従来の逆レールとのネスティングはできません)

 ◆安定性 + 機能性を重視される方にお勧めします。

​ ◆ネスティングして移動させる際の安定感が従来の逆レールタイプに比べ向上しています。

正・逆兼用(カップタイプ)

◆スタッキングラック

​ 1台で逆使用も出来る汎用タイプです。

逆向きで使用する場合、

カップの分(70mm)を差し引いたサイズが使用可能範囲となります。

付属オプション

ご使用の用途に併せてオプションを付けることができます。下図は一例で、それ以外にも各々の現場に合わせたオプションを施すことが出来ます。※下図以外のオプションの場合は一度ご相談ください。
